可拆板式换热器


工作原理

板式换热器板片上有垫片,垫片形成流体通道同时起到防止液体密封的作用,,板片上的波纹使通过的流体形成湍流达到强化传热的作用。在板片组装过程中,带有垫片的板面

朝向固定压紧板,相邻两张板片进行180度旋转形成通道,所以流道中的两种流体成逆流流动,从而具有高传热系数,高对数平均温度,热损失小等特点。板片的数量和类型取决于介质的流量,物理特性,压力降和温差。

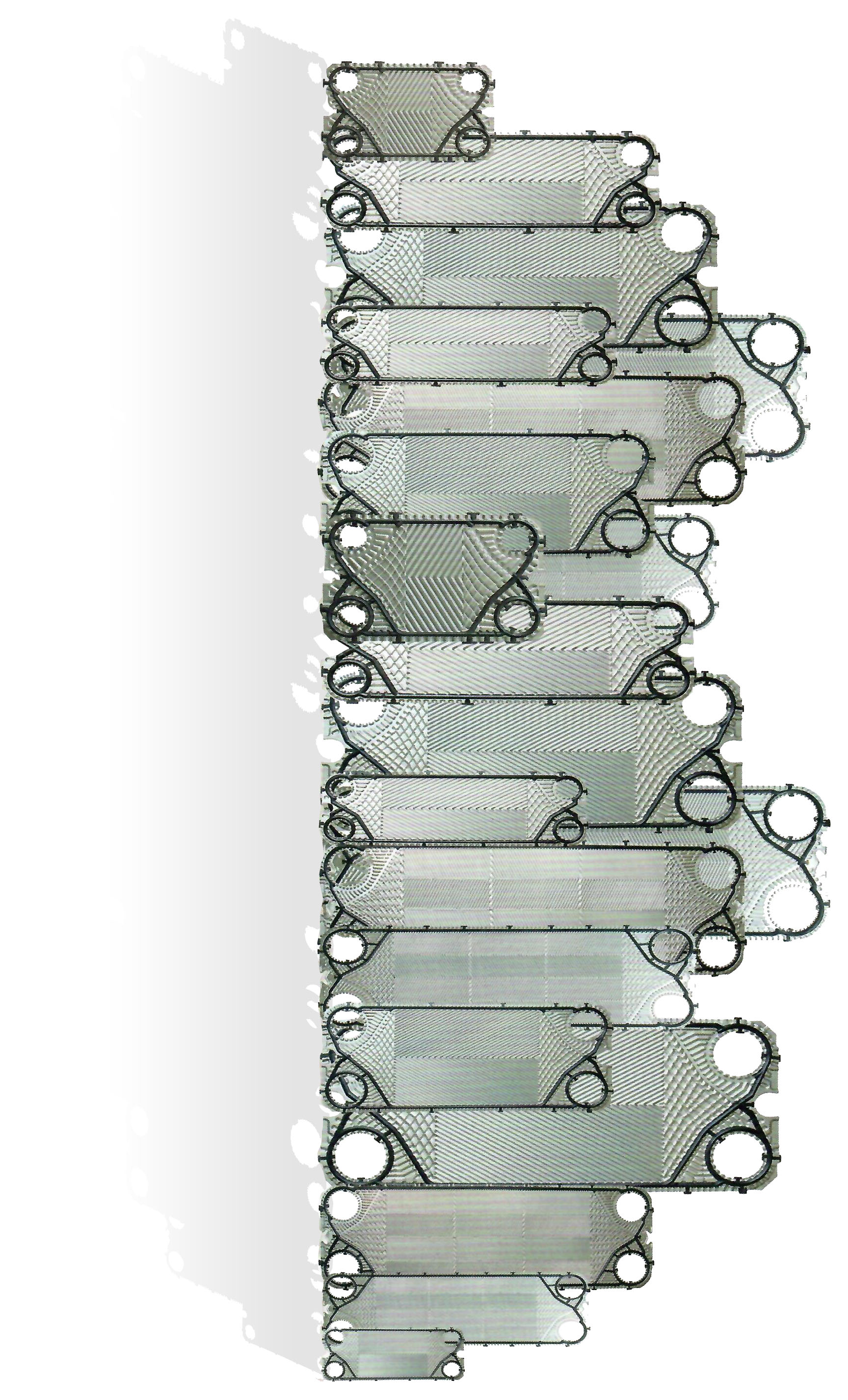

可拆板式换热器工作原理

产品结构

板式换热器由固定夹板,活动板,板片,橡胶垫片,上导杆,下导杆,支柱,螺母,螺栓,法兰,角孔衬套,和地脚组成,相邻板片间用垫片密封,使冷热流体相隔一板流动,板片在垂直方向上由上下导杆固定,在水平方向上由固定夹板,活动板,加紧螺栓和螺母锁紧固定。

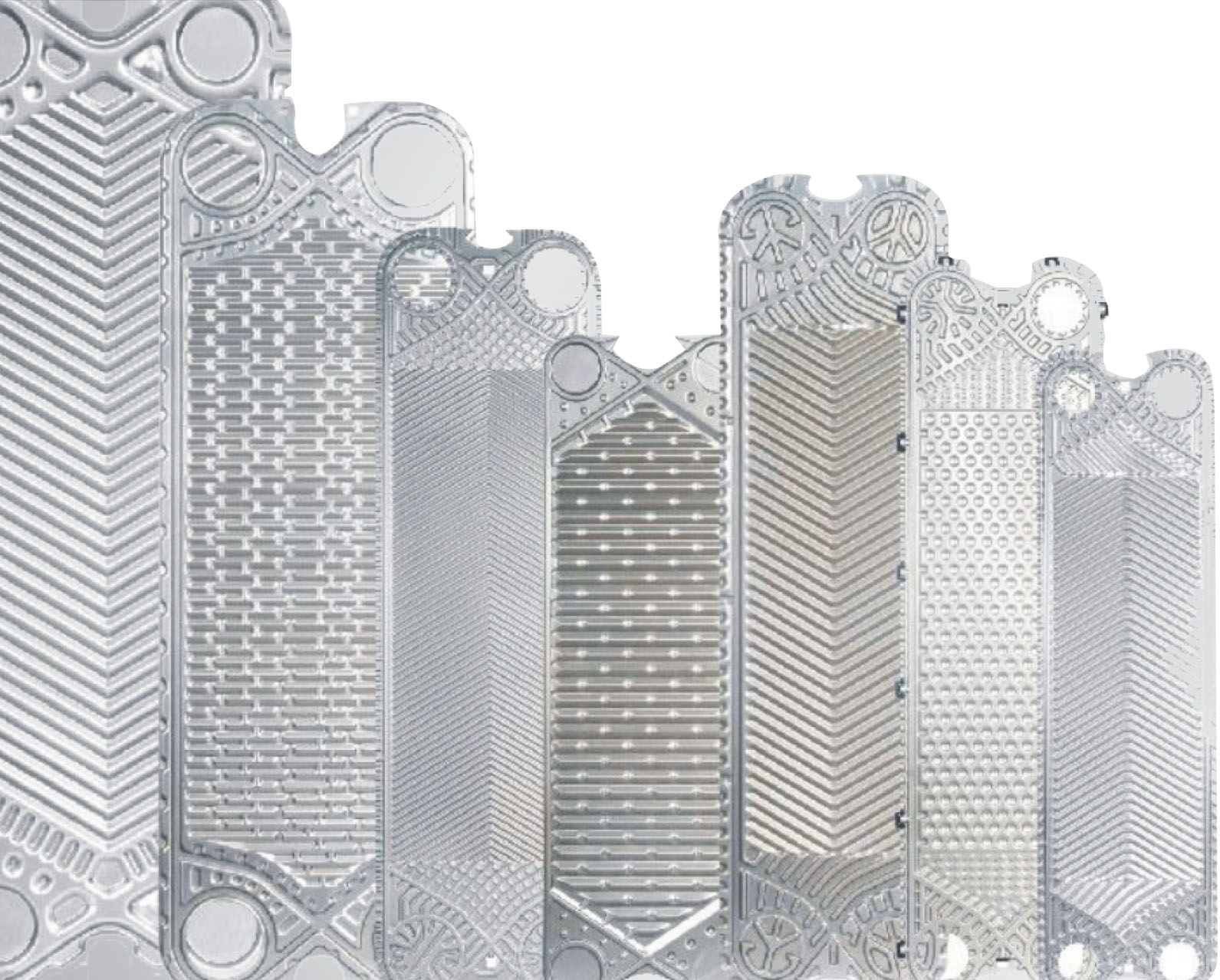

可拆板式换热器结构图片

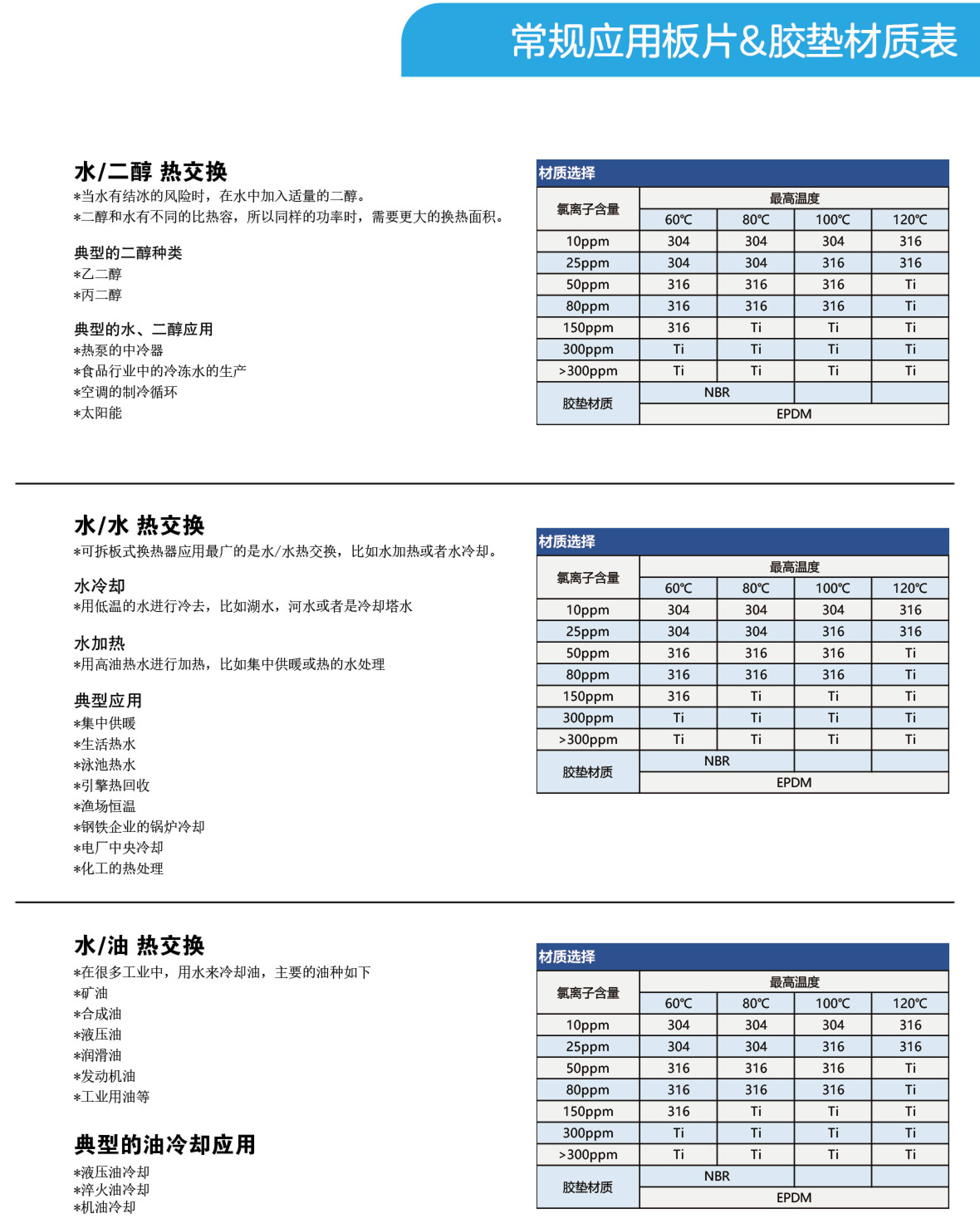

可拆板式换热器产品参数
